MNS低压抽出式开关柜主要技术参数
额定绝缘电压:660V
额定工作电压:380V、660V
主母线最大工作电流:5500A(IP00)4700A(TP30)
主母线短时(IS)耐受电流:100KA(有效值)
主母线短时峰值电流:250KA(最大值)
配电母线(垂直母线)最大工作电流:1000A
配电母线(垂直母线)短时峰值电流:标准型90KA(最大值)加强型 130KA(最大值)

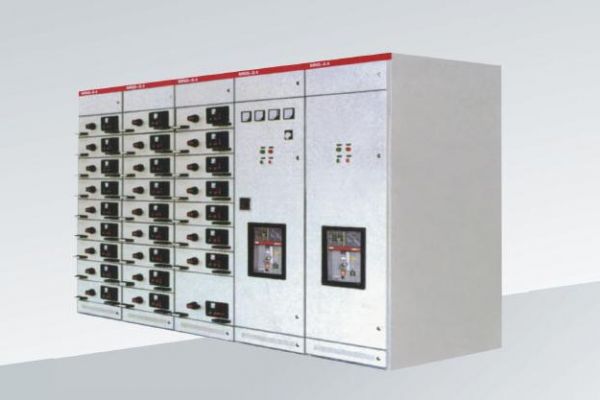

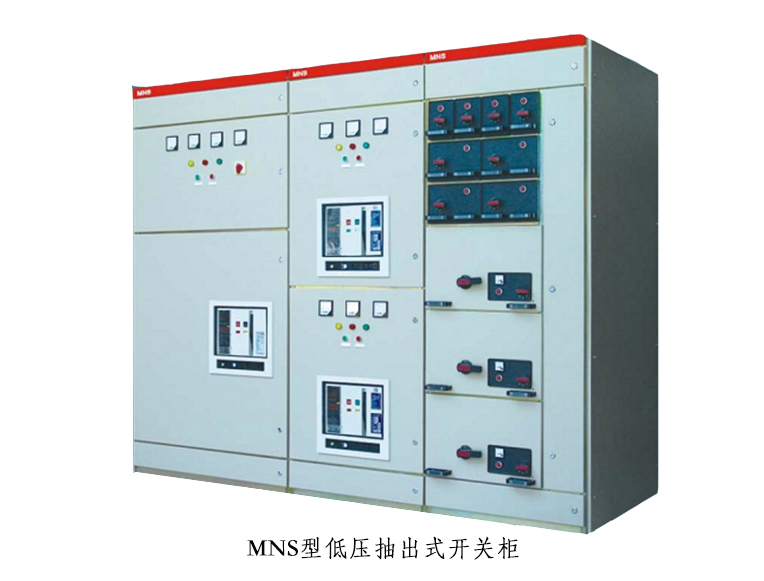

MNS低压抽出式开关柜产品介绍
MNS低压抽屉式开关柜,原引进瑞士ABB公司的MNS柜,经过我国多年吸收消化,逐渐发展起来的较重要的控制柜系列,广泛运用在配电站、工厂、工矿企业、核电站、大楼配电。
MNS低压抽屉式开关柜使用条件
周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃。
大气条件中,空气清洁,相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度,例如+20℃时为90%,但考虑到由于温度变化,偶尔会产生适度的凝露。
海拔高度不得超过2000m。
本装置适应于以下温度的运输和储存过程:-25℃至55℃的范围之间,在短时间内(不超过24h)可达+70℃,在这些温度下装置下应避免遭到任何不可恢复的损伤而且在正常的条件下应能正常工作。
如果上述使用条件不能满足时,应由用户和制造厂协商解决。
当本装置使用于海上石油钻采平台和核电站时,应另行与沧州配电柜厂家朗技五金机电签订技术协议。
